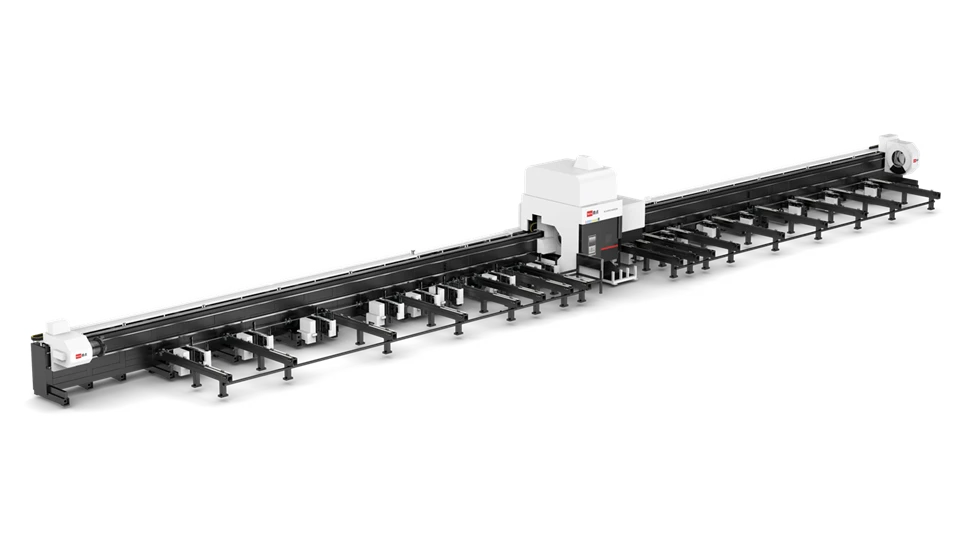

30000W boru lazer kesim ekipmanı
Konfigürasyonun Kısa Tanıtımı
*MAXphotonics30KWFiber lazer kaynağıG5 QBH ile
*12000mm Boru Kesme uzunluğu, 12000mm boşaltma çıkış uzunluğu
*12000mmYarı{0}}Otomatik Tüp Yükleme,12000mm Otomatik Boşaltma Cihazı
*SÇelik PipeKaynak Makinesi Gövdesi,Servo Yüzer Boru Destekleyicisi
*3x 550mm Pnömatik Ayna Tam Zamanlı 8 Silindir
*FSCUT5000EtherCAT Veri YoluKesmeKontrolSistem
*Tüp Pro Kesme Yazılımı
*TubesT 3D Yerleştirme YazılımıKalıcı Geçerlilik
*İNOVASYONEtherCATServo Motor ve Sürücü
*Özel Profil Açısı, Kanal, H kiriş dahil olmak üzere Çeşitli Boru Şekillerini Destekleyin
30000W boru lazer kesim ekipmanı yerleştirme yazılımıTubesT işlevine giriş- Kesme-Çevrim Dışı Çizgilerle Hizalanmış Oluklara Kesişen Delik Ekleme
Uç yüzdeki uzun, dar bir oluk, bir plakanın yerleştirilmesine olanak sağlayacak şekilde tasarlandığında, oluk duvarlarının dikey olması gerekir. Bu gibi durumlarda, `Kesişen Delik`Sürece ihtiyaç vardır. Ancak bu oluklar sıklıkla uç yüzeye bağlandığından kesişen delik işleminin ayrı ayrı uygulanmasını zorlaştırır.
Peki oluğu uç yüzden hızlı bir şekilde nasıl izole edebiliriz ve kesişen delik işlemini bağımsız olarak ona nasıl uygulayabiliriz? Bu makale ayrıntılı bir açıklama sunmaktadır.
Ⅱ. Nasıl kullanılır
1. Oluğun kesişen bir delik gerektirip gerektirmediğini kontrol etmek için normal vektörleri görüntüleyin.
Oluğun vektörü zaten pembe bölümle aynı hizadaysa, kesişen delik işlemi gerekli değildir.
2. ` kullanınYakın Çekim Sonunu Ayarla】 yivi kesme-çizgisinden ayırmak için.
Çoğu durumda içe doğru ofsete gerek yoktur, bu nedenle "Yiv Kapatma/Yuva Kapatma" seçeneğini işaretlemenize gerek yoktur. Basitçe uygulama aralığını ayarlayın ve "Tamam"a tıklayın.
Bu fonksiyon hakkında daha fazla bilgi edinmek isterseniz alt başlıktaki bağlantıya tıklayarak ilgili eğitime geçebilirsiniz.
Not: Varsayılan düzen, Çelik Yapı ve Pro sürümleri arasında biraz farklıdır.
3. Ayrılmış oyukları seçin ve 【'ye tıklayın.Kesişen Delik】.
Emin olunKesme kafasının istenen açıda sallanıp sallanmadığını görmek için normal vektörleri kontrol edin veya ayardan sonra bir simülasyon yapın.
4. Kesişme deliğinin ayarlandığı yuvayı seçin ve katman rengini değiştirin (isteğe bağlı).
Katmanı değiştirmenin amacı, daha iyi kesme için işleme parametreleri setini değiştirmektir.
Kesişen deliklerin fiili kesimi ve sıradan takip eden kesme işlemi parametreleri aynıysa ancak sonuçlar ideal değilse, renkleri birbirinden ayırt edebilir, böylece farklı işlem parametreleriyle farklı kesim yolları oluşturabilirsiniz.
30000W boru lazer kesim ekipmanı
Ⅲ. SSS
1. Kesişen Delik işlemi oluğun sadece küçük bir bölümüne nasıl uygulanır?
Öğreticiye bakın: "TubesT – Tek Kesim Yolu İçin Farklı Katmanlar Ekleyin".
Örneğin Kesişen Delik işlemini yalnızca yay parçasına (sağ görüntüde 2. noktadan 3. noktaya kadar) uygulayabilirsiniz.
2. TubesT'nin 1.57'den önceki bir sürümünü kullanıyorsanız ve 【Yakın Çekim Sonunu Ayarla】 işlev?
Yazılımı yükseltebilir veya profili manuel olarak bölebilirsiniz. Aşağıdaki eğiticiye bakın:
Ayırma noktasını köşelere yerleştirmekten kaçının
Eğri Bölmeyi Kullan
Kesişen Delik işlemini her segmente ayrı ayrı uygulayın
(Daha iyi sonuçlar elde etmek için katmanı farklı bir kesme parametreleri seti kullanacak şekilde değiştirin)
İşlemi ayarladıktan sonra bağlı hatları birleştir
